FN18-12系列戶內高壓負荷開關

FN18-12系列戶內高壓負荷開關

FN18-12系列戶內高壓負荷開關,具有設計先進、操作簡便、結構緊湊、體積小、功能全、重量輕、 分合速度快、可靠性高等優點。適用于交流50Hz，額定電壓12KV、額定電流630A及三相配電系統中， 特別適用于城網建設改造工程，高層建筑，公共設施的環網供電，是箱式變電站、變壓器保護的理想產品。
材質配置

手動電動可選，可配熔斷器

型號

FN18-12/630-20

全國24小時銷售熱線:

13616630771

FN18-12系列戶內高壓負荷開關,具有設計先進、操作簡便、結構緊湊、體積小、功能全、重量輕、

分合速度快、可靠性高等優點。適用于交流50Hz，額定電壓12KV、額定電流630A及三相配電系統中，

特別適用于城網建設改造工程，高層建筑，公共設施的環網供電，是箱式變電站、變壓器保護的理想產品。

FN18高壓負荷開關

功能原理

技術參數

序號

項目

電位

FN18-12D/630

FN18-12DR/100-31.5

1

額定電壓

KV

12

2

額定頻率

Hz

50

3

額定電流

A

630

100

4

1min工頻耐受電壓

kv

對地及相間42；隔離斷口48

雷電沖擊耐受電壓

對地及相間75；隔離斷口85

5

相間距離

mm

170

6

額定動穩定電流

KA

50



7

額定熱穩定電流

KA/S

20/2



8

額定電纜充電電流

A

10

9

額定轉移電流



1600

10

開斷空載變壓器容量

KVA

1250

11

額定短路開斷電流（熔斷值）

KA



31.5-50

12

額定短路關合電流（峰值）

50

13

額定有功負載開斷電流

630



14

接地開關額定熱穩定電流

KA/S

16/2

15

額定有功負載電流開斷次數



100

16

機械壽命

2000

結構尺寸

外形圖

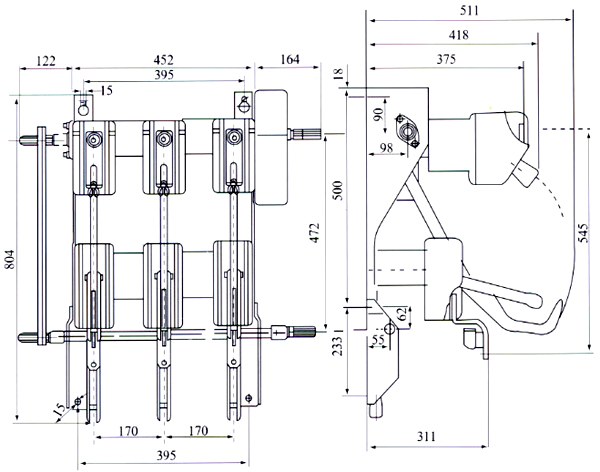

圖1FN18-12D/630-630型戶內風交流高壓負荷開關結構示意和外形、安裝尺寸圖

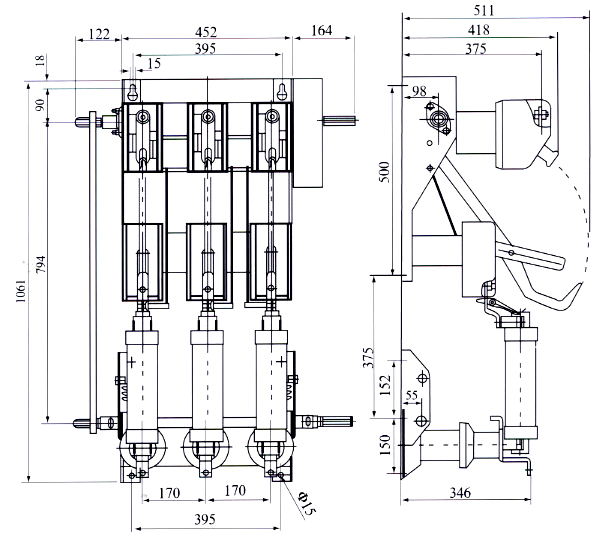

圖1FN18-12DR/100-31.5型交流高壓負荷開關熔斷器組合的結構示意和外形、安裝尺寸圖

圖3操作棉班安裝尺寸圖

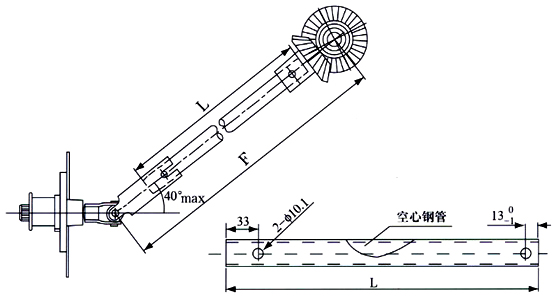

圖4操作連桿配作安裝尺寸圖

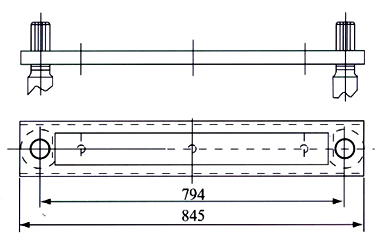

圖5聯鎖板安裝尺寸圖

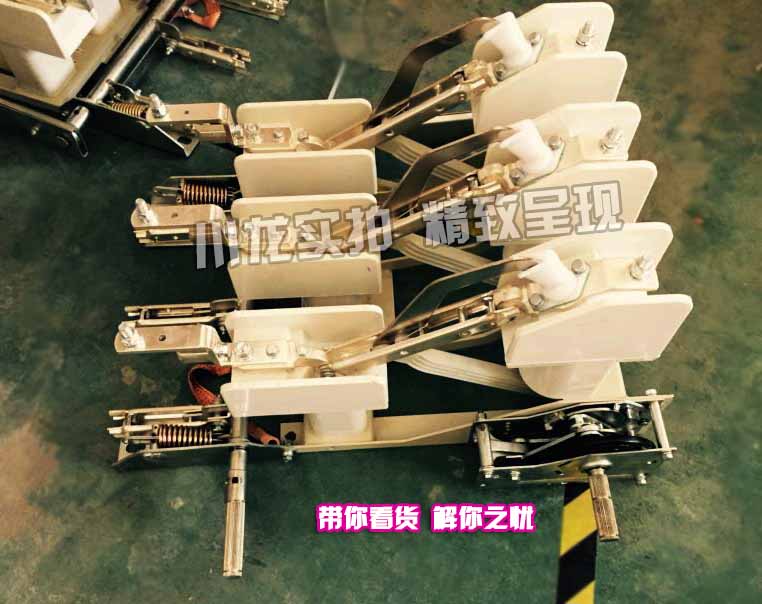

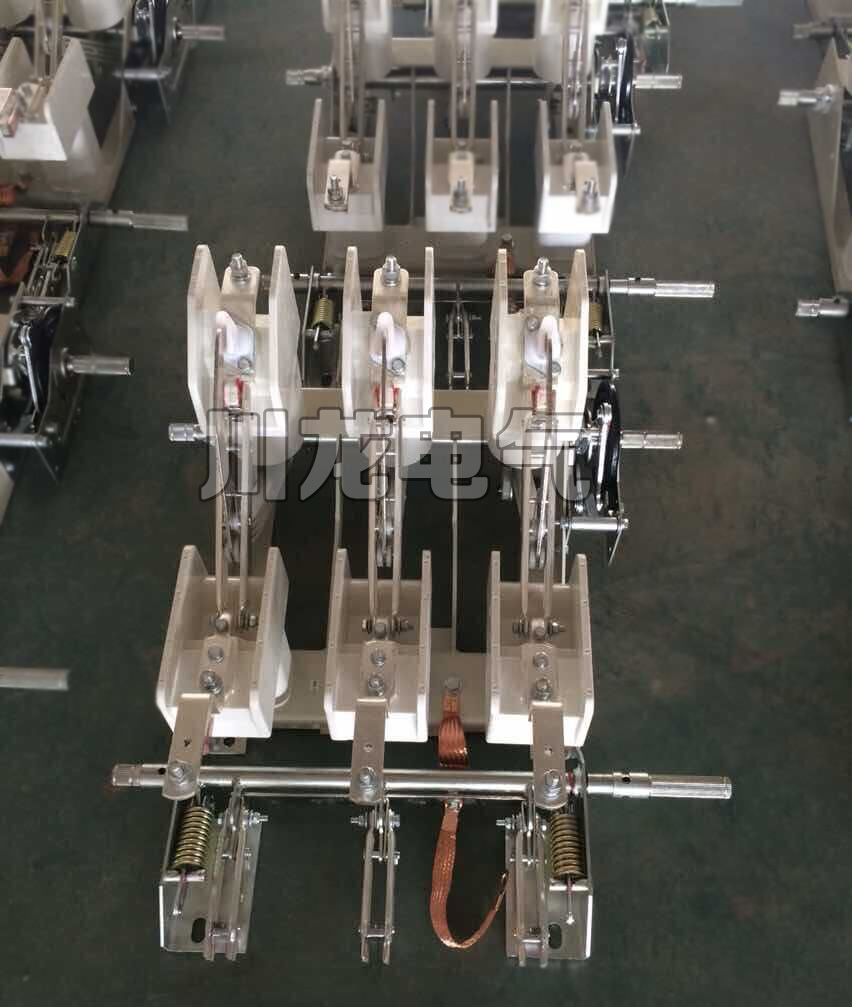

產品實拍

FN18高壓負荷開關FN18-12高壓負荷開關FN18負荷開關
