LW9-72.5瓷柱式高壓交流六氟化硫斷路器

LW9-72.5瓷柱式高壓交流六氟化硫斷路器

LW9-72.5瓷柱式高壓交流六氟化硫斷路器配CT20彈簧操動機構，采用自能滅弧原理，為單斷口結構，每臺斷路器的三極裝于一個框架上通過傳動機構實現三相機械聯動。電控可實現遠方和就地操作。
材質配置

瓷柱式

型號

LW9-72.5/2500A

全國24小時銷售熱線:

13616630771

產品簡介：
    LW9-72.5瓷柱式高壓交流六氟化硫斷路器配CT20彈簧操動機構，采用自能滅弧原理，為單斷口結構，每臺斷路器的三極裝于一個框架上通過傳動機構實現三相機械聯動。電控可實現遠方和就地操作。

產品主要技術參數
序號 項 目 LW9-72.5
1 額定電壓 kV 72.5
2 額定電流 A 3150
3 額定短路開斷電流 kA 31.5
4 額定短時耐受電流 kA 31.5(4s)
5 額定峰值耐受電流 kA 80
6 額定雷電沖擊耐受電壓 kV 斷口 350+60對地 350
7 額定1min工頻耐受電壓 kV 斷口 160+42對地 160
8 機構型號 CT20彈簧操動機構
產品應用：
    LW9-72.5瓷柱式高壓交流六氟化硫斷路器產品性能可靠，運行穩定，三極機械聯動操作，可適應我國各種環境條件的要求。
 產品性能特點
1）. 優良的開斷性能
2）．較長的電壽命
3）．可靠的絕緣性能
4）．較長的機械壽命
5）．運行安全可靠，維護工作量小


名稱 單位 LW9-72.5 LW25-126/145 LW25-252 LW15B-252
LW15-252
額定電壓 kV 72.5 126/145 252 252
額定頻率 Hz 50 50 50 50
額定電流 A 3150,4000 2000,3150 4000 3150,4000
額定開斷電流 kA 25,31.5 40/31.5 40 50
額定關合電流 kA 80 100/80 100 125
額定短時耐受電流及持續時間 kA 31.5(4s) 40(4s)/31.5(4s) 40(4s) 50(4s)
額定峰值耐受電流 kA 80 100/80 100 125
近區故障開斷電流 kA     le×90% le×75%
額定失步開斷電流 kA   le×25%
爬電比距 cm/kV 3.1   2.5, 3.1
1分鐘工頻耐受電壓 干試 斷口 kV 160+42 315  395+145
對地 160 275  460
極間 160 275  ---
濕試 斷口 kV 160+42 275  395+145
對地 160 275  460
極間 160 275  ---
額定雷電沖擊耐受電壓 斷口 kV 410 650/750      950+206
對地 350 550/650 1050
極間 350 550/650 ---
5分鐘零表壓工頻耐受電壓 kV 84 95/124 189 189
合閘時間 ms ≤150 ≤150 ≤110 ≤100
分閘時間 ms ≤30 ≤30(重合閘二
分≤35)		 ≤30 ≤25
開斷時間 ms ≤60 ≤60 ≤60 ≤60
合分時間 ms 40-60 40-60 50-70 40-60
操作不同期時間
極間		 分 ms ≤2 ≤2 ≤2 ≤2
合 ms ≤4
額定重合閘操作循環      分-0.3s-合分-180s-合分
O-0.3s-CO-180s-CO
氣體額定壓力 MPa 0.5;0.4 0.5 0.6 0.6
SF6氣體報警/閉鎖壓力 MPa 0.45/0.40,
0.35/0.30		 0.45/0.40 0.55/0.50 0.55/0.50
SF6氣體年漏氣率 % ≤0.5 ≤0.5 ≤0.5 ≤0.5
每極斷口數 個 1 1 1 1
機械壽命 次 3000 3000 3000 3000
接線端子水平縱向拉力 N 790 1250 1500 1500
接線端子水平橫向拉力 N 750 750 1000 1000
接線端垂直方向拉力 N 750 1000 1250 1250
主回路電阻 μΩ ≤50 ≤45 ≤45 ≤42
配用機構   彈簧操動機構 彈簧操動機構 彈簧機構或
液壓機構		 液壓機構或
氣動機構
每臺斷路器沖入SF6氣體重量 kg 4 6 30 30
每臺斷路器重量 kg 1000 1400 3500 4000/4500
符合標準      GB/T1984.IEC60056
LW24- 40.5/72.5戶外高壓交流罐式六氟化硫斷路器參數表
名稱 單位 LW24-40.5 LW24-70.5
額定電壓 kV 40.5 70.5
額定電流 A 1250,2000,2500,3150
額定頻率 Hz 50
額定短路開斷電流 kA 40 31.5
額定短時耐受電流及持續時間 kA/s 40/4 31.5/4
額定峰值耐受電流 kA 100 80
額定關合電流(峰值) kA 100  80
額定短時工頻耐受電壓(有效值) 斷口 kV 95+23.4 160+42
對地 95 160
額定雷電沖擊耐受電壓 斷口 kV 185+33 350+59
對地 185 350
爬電比距 mm/kV 31 31
全開斷時間 ms ≤60
固有分閘時間 ms ≤30
合閘時間 ms ≤100
機械壽命 次 10000
額定操作順序   O-0.3s-CO-180s-CO 或 O-15s-CO
SF6氣體額定壓力 MPa 0.50，0.40
SF6氣體報警/閉鎖壓力 MPa 0.45/0.40，0.35/0.30
控制回路額定電壓 V DC220/110
儲能電機回路額定電壓 V DC220/110　　　　AC220/110
額定背對背電容器組開斷電流 A 1500,2000 2000
額定短路開斷電流開斷次數 次 20
額定并聯電抗器切合電流 A 1600,2000 1500


功能原理

技術參數

結構尺寸

產品實拍

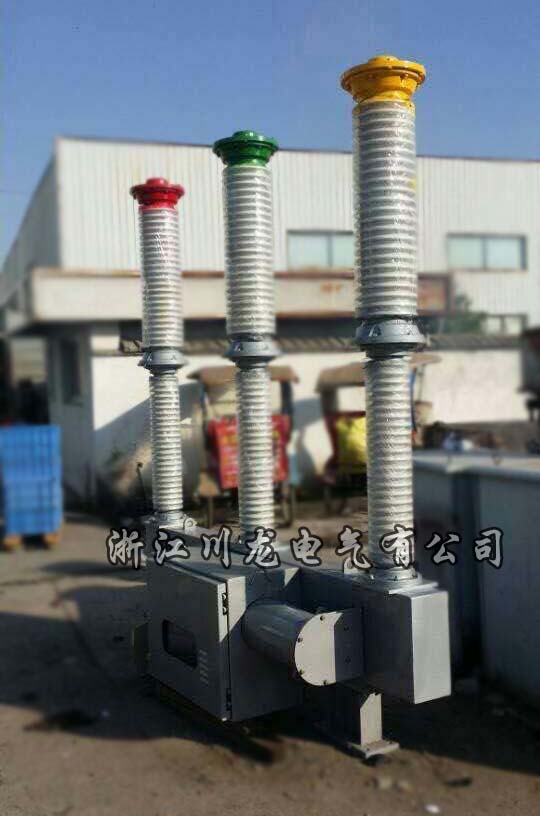

LW9-72.5KV戶外高壓六氟化硫斷路器
