FN5-12系列戶內高壓負荷開關及熔斷器組合電器

FN5-12系列戶內高壓負荷開關及熔斷器組合電器

FN5-12RD/630戶內交流高壓負荷開關(以下簡稱負荷開關適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操動機構。
材質配置

FN5-12R(L)型戶內交流高壓負荷開關-熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

型號

FN5-12/400A

全國24小時銷售熱線:

13616630771

FN5-12RD/630戶內交流高壓負荷開關(以下簡稱負荷開關適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操動機構。

FN5-12R(L)型戶內交流高壓負荷開關-熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

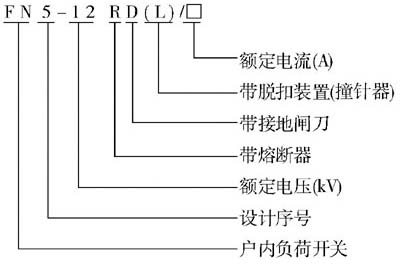

型號及其含義

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

主要產品型號：FN5-12RL/630、FN5-12RL/400(A)



功能原理

本負荷開關的外形與一般戶內隔離開關相似，開關的底部為底架，傳動機構裝于其中，若帶接地刀，還配有聯鎖機構，底架上裝有六只絕緣子起支持作用。上、下絕緣子分別裝有觸座、支座，觸刀裝在支座上，與觸座接觸后，形成了電流回路，滅弧器裝于兩觸刀片之間。

技術參數

1、負荷開關-熔斷組合電器的技術參數見下表：

序號 名稱 單位 參數
1 額定電壓 KV 12
2 最高工作電壓 KV 12
3 額定頻率 Hz 50
4 額定電流 A 100
5 額定短路開斷電流 KA 50
6 1min 工頻耐受電壓（有效值）對地、相間/隔離斷口 KA 42/48
7 雷電沖擊耐受電（壓峰）值對地、相間/隔離斷口 KV 75/85
8 熔斷件撞擊輸出能量 Kg ≈5

2、組合電器所配負荷開關的技術參數見下表。
序號 名稱 單位 參數
1 額定電壓 KV 12
2 最高工作電壓 KV 12
3 額定頻率 Hz 50
4 額定電流 A 630
5 額定負載有功負載開斷電流 A 630
6 5%額定有功負載開斷電流 A 31.5
7 額定電容開斷電流 A 10
8 額定電感開斷電流 A 40
9 額定轉移電流 KA 1.3
10 額定短時耐受電流 KA 20
11 額定峰值耐受電流 KA 50
12 機械壽命 次 2000

結構尺寸

外形圖

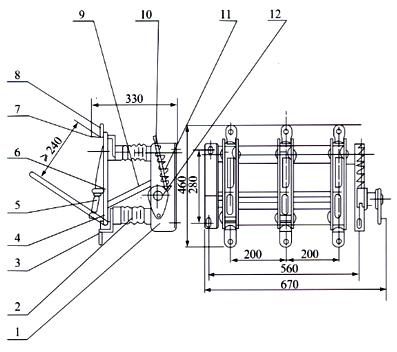

 1、框架
2、支柱絕緣子
3、支座接線座
4、刀片
5、滅弧管
6、扭簧及扭簧銷軸
7、導向片
8、觸座接線板
9、拉桿
10、負荷開關轉軸
11、彈簧儲能機構
12、操作機構

FN5-12 戶內交流高壓負荷開關

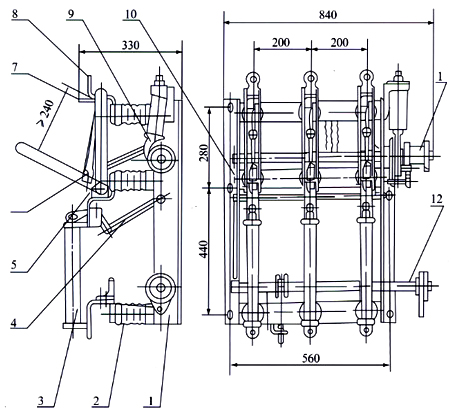

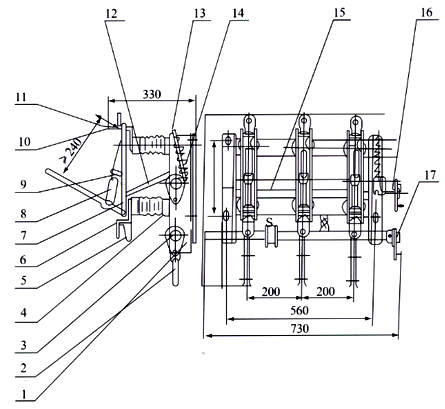

 1、框架
2、接地刀片
3、接地開關軸
4、支柱絕緣子
5、接地轉軸
6、支座接地板
7、刀片
8、滅弧管
9、拉簧接鈕簧銷軸
10、導向片
11、觸座接線板
12、拉桿
13、負荷開關軸
14、接線開關彈簧儲能機構
15、接地開關彈簧儲能機構
16、負荷開關操作機構
17、接地開關操作機構

FN5-12D戶內交流高壓負荷開關

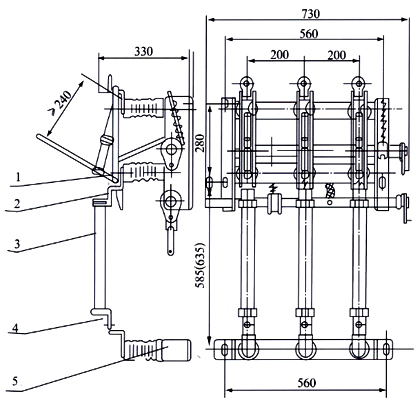

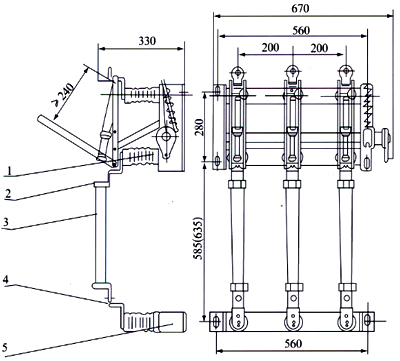

 1、FN5-12負荷開關
2、支座熔斷器接線板
3、熔管
4、熔斷器接線板
5、熔斷器支架
注：配RN3熔管電流75A及75A以上的安裝尺寸為括號內尺寸。

FN5-12R 戶內交流高壓負荷開關
 1、FN5-12D負荷開關
2、支座熔斷器接線板
3、熔管
4、熔斷器接線板
5、熔斷器支架
注：配RN3熔管電流75A及75A以上的安裝尺寸為括號內尺寸。

FN5-12DR戶內交流高壓負荷開關
外型圖
 1、FN5-12負荷開關
2、支座熔斷器接線板
3、熔管
4、熔斷器接線板
5、熔斷器支架
注：配RN3熔管電流75A及75A以上的安裝尺寸為括號內尺寸。

FN5-12R/S 戶內交流高壓負荷開關

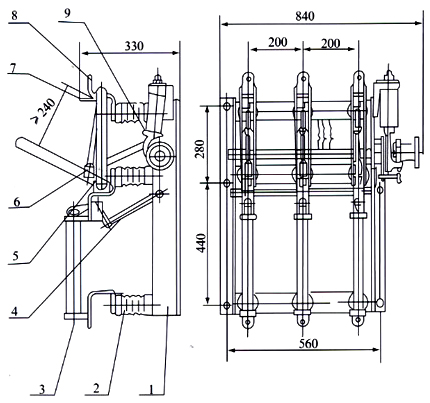

 1、低架
2、絕緣子
3、熔管
4、脫扣裝置
5、動觸頭
6、滅弧管
7、導向片
8、靜觸頭
9、分合閘機構

FN5-12R(L)戶內交流高壓負荷開關
 1、底架
2、絕緣子
3、熔管
4、脫扣裝置
5、動觸頭
6、滅弧管
7、導向片
8、靜觸頭
9、分合閘機構
10、聯鎖裝置
11、負荷開關操動機構
12、接地開關

FN5-12RD(L)戶內交流高壓負荷開關
安裝圖

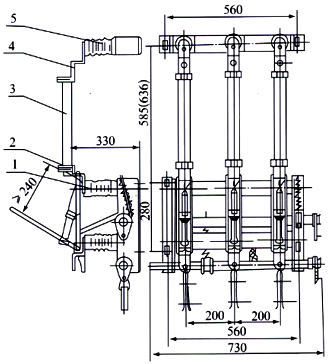

1、符合開關與CS6-Ⅰ型操動機構聯接安裝圖
 1、插座
2、框架
3、熔斷器
4、負荷開關本體

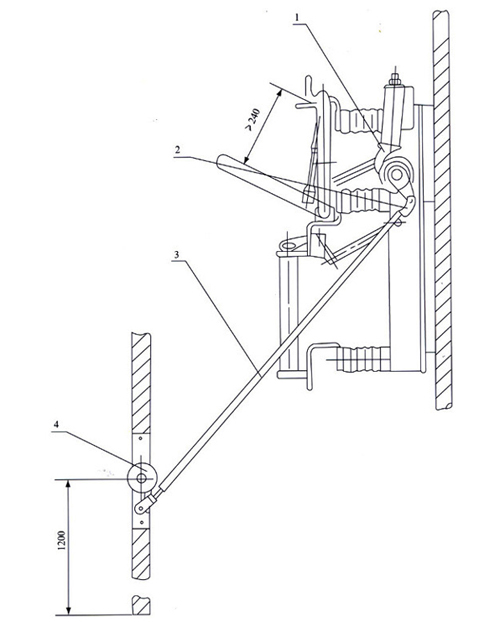

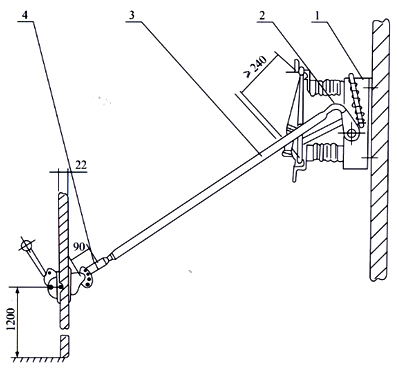

1、符合開關與CS□操動機構聯接安裝圖
 1、負荷開關
2、彎連接
3、3/4＂焊接鋼管（用戶自備）
4、操動機構

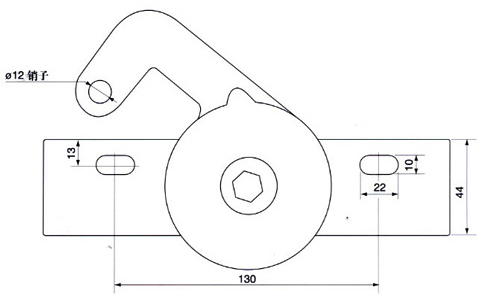

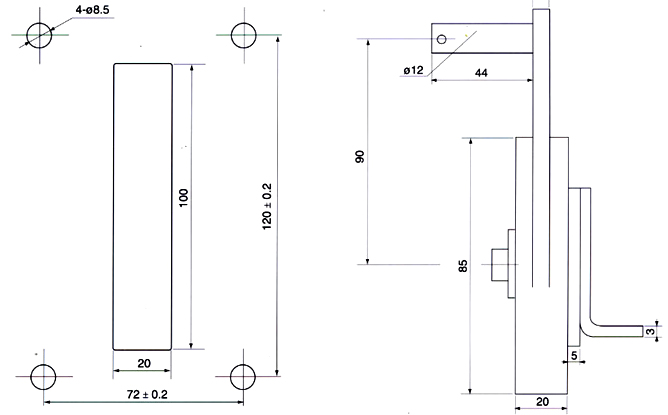

操作機構開孔尺寸圖
Cs6操動機構開孔尺寸圖 CS□操動機構開孔尺寸圖（側面）
CS□操動機構開孔尺寸圖（正面）

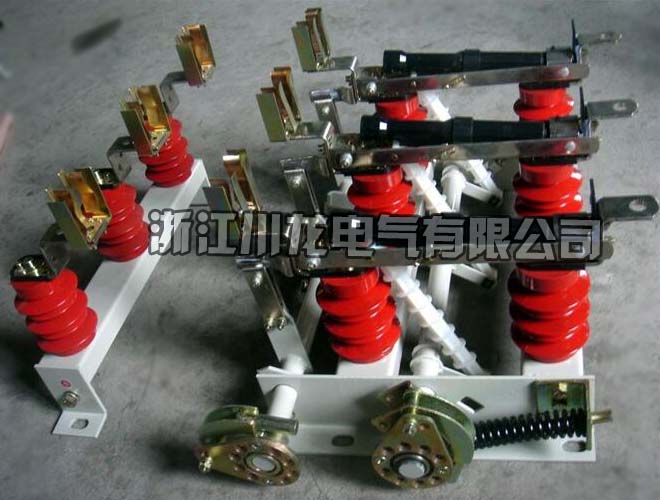

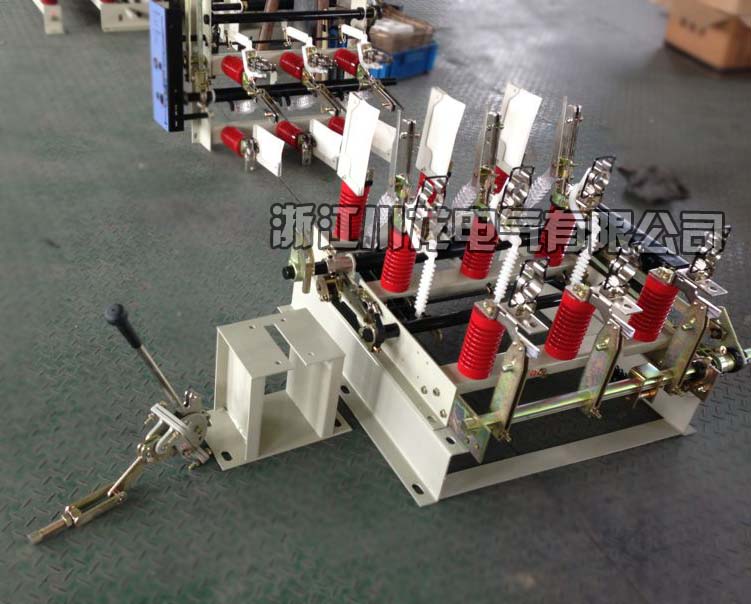

產品實拍

fn5-12負荷開關fn5-12高壓負荷開關FN5-12戶內高壓負荷開關
