FN7-12分體式高壓負荷開關

FN7-12分體式高壓負荷開關

FN7-12/400A交流高壓負荷開關(以下簡稱負荷開關)是一種新型產氣式戶內高壓負荷開關，適用于交流50Hz，額定電壓12kV的三相交流電力系統中，作為開斷負荷電流及關合短路電流之用。
材質配置

FN7(C)-12系列高壓負荷開關及熔斷器組合電器是在FN7-12系列高壓負荷開關的基礎上，增加側面操作機構，使得安裝更加簡捷方便，能夠滿足廣大用戶的不同要求。

型號

FN7-12/400A

全國24小時銷售熱線:

13616630771

FN7-12/400A交流高壓負荷開關(以下簡稱負荷開關)是一種新型產氣式戶內高壓負荷開關，適用于交流50Hz，額定電壓12kV的三相交流電力系統中，作為開斷負荷電流及關合短路電流之用。FN7(C)-12系列高壓負荷開關及熔斷器組合電器是在FN7-12系列高壓負荷開關的基礎上，增加側面操作機構，使得安裝更加簡捷方便，能夠滿足廣大用戶的不同要求。

使用環境
1、周?chē)諝鉁囟龋荷舷?40 ℃，下限一般地區10℃，高寒區-25℃。
2、海拔高度為1000m及以下。
3、相對濕度：月平均值不大于90%，日平均值不大于95%。
4、周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w及水蒸氣體等明顯污染。
5、無經常性劇烈運動。




功能原理

技術參數

概述

類別 全型號 DS
接地開關在線端		 DK
接地開關在線端		 L
聯鎖裝置		 R
熔斷器		 RA
撞擊式熔斷器		 F
電動分閘裝置
無脫扣器 FN7-12 — — — — — —
FN7-12DSL △ — △ — — —
FN7-12DXL — △ △ — — —
FN7-12R — — — △ — —
FN7-12DSLR △ — △ △ — —
FN7-12DXLR — △ △ △ — —
帶撞擊脫扣器 FN7-12RAF — — — — △ △
FN7-12DSLRAF △ — △ — △ △
FN7-12DXLRAF — △ △ — △ △

額定參數

額定電壓(KV) 最高電壓（KV） 額定電流（A） 1min 工頻耐壓（KV） 4S熱穩定電流(有效值)(KA) 動穩定電流(峰值)(KA) 短路關合電流(KA) 額定開斷電流（A） 額定轉移電流（A）
12 12 400 42/48 12.5 31.5 31.5 400 1000
630 42/48 20 50 50 630 1000

熔斷器額定參數

型號 額定電壓（KV） 額定電流（A） 熔體的額定電流（A）
SDLA*J 12 40 6.3,10,16,20,25,31.5,40
SFLA*J 12 100 50,63,71,80,100
SKLA*J 12 125 125


結構尺寸

外形及安裝圖
圖1、無脫扣器 "線路" 負荷開關 圖2、無脫扣器 "變壓器保護" 負荷開關

外型及安裝圖
圖3、脫扣器撞擊負荷開關 關 圖4、CS6操作機構安裝示意圖

FN7(C)-12高壓負荷開關
FN7(C)-12高壓負荷開關與熔斷器組合電器

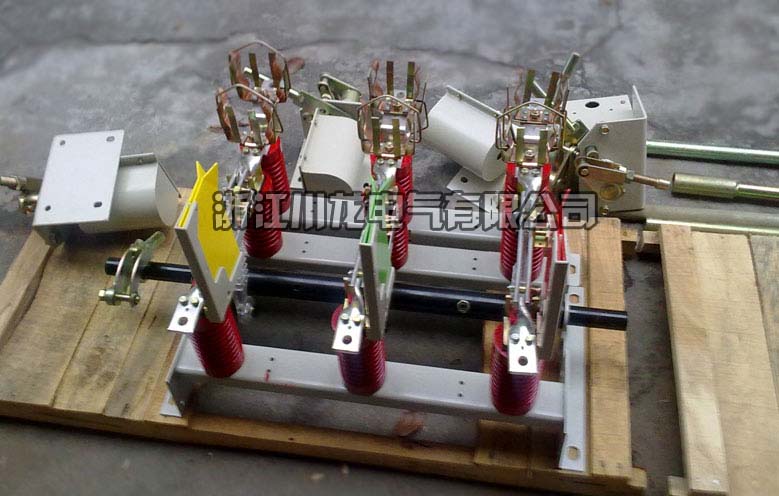

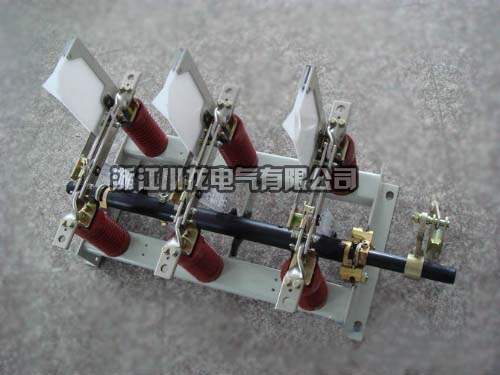

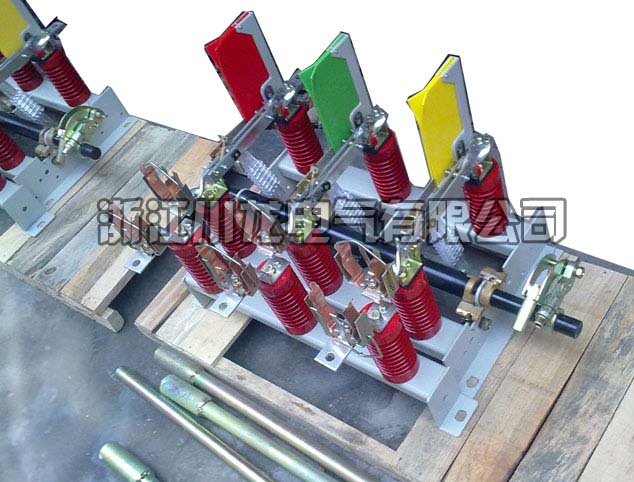

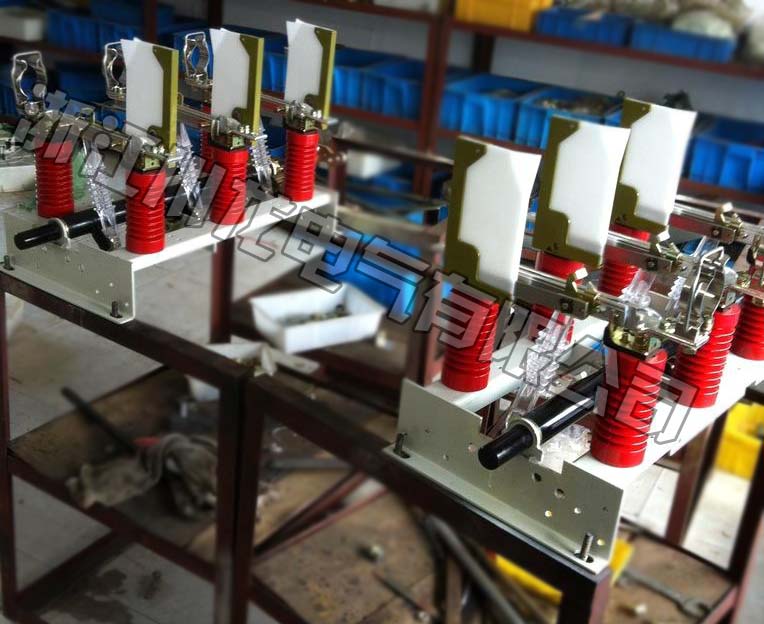

產品實拍
