FZW28智能看門狗分界真空負荷開關

FZW28智能看門狗分界真空負荷開關

FZW28（A）-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。本說明描述了柱上真空負荷開關的結構、功能和組裝方法。 FZW28（A）-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能
材質配置

鐵殼噴塑，手合電分，看門狗，相間故障隔離，閉鎖，SOG，電合電分。

型號

FZW28-12F/630-20

全國24小時銷售熱線:

13616630771

 FZW28（A）-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。本說明描述了柱上真空負荷開關的結構、功能和組裝方法。 FZW28（A）-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10KV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點適用于10KV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。 該智能負荷開關具備SOG功能。

SOG的定義StorageOver current Ground的縮寫

意思是具備過電流儲能跳閘、接地時直接跳閘功能的、能有效防止停電區域擴大的開關器。  所謂儲能跳閘就是從跳閘的準備狀態，到線路失壓后開關器分閘的過程。

自動閉鎖相間短路故障 快速定位故障點 自動切除單相接地故障 。

二、 使用的環境條件

1） 周圍空氣溫度上限不超過40℃，不限不超過-45℃；

2） 風速不大于35m/s；

3） 海拔不高于1000m，地震烈度不超過8度；

4） 環境濕度：月平均相對濕度不大于90%；日平均相對濕度不大于95%；

5） 覆冰厚度不超過10mm；

6） 安裝場所應為無易燃、易爆、化學腐蝕及經常性劇烈振動的場所；

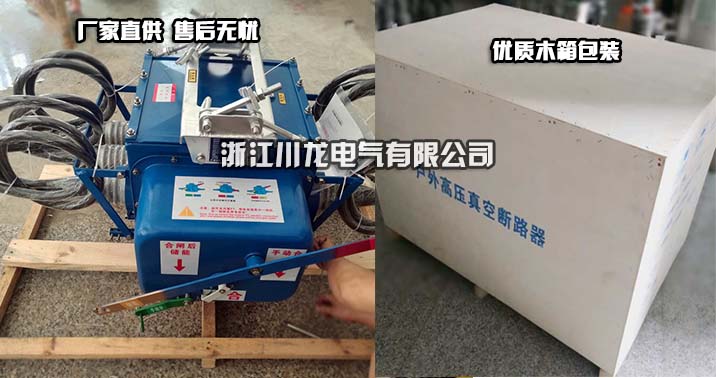

fzw28分界式真空負荷開關

7） 中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經小電阻接地。



功能原理


注：一般操作機構為手合電分，如需電合電分，訂購時需向廠家說明。

技術參數

表1開關的主要技術參數

序號  名 稱  數 據
1  操作方法  手動或自動（電磁）
2  額 定 值  額定電壓  12KV
額定電流  630A
額定短時耐受電流（4S）  12.5 16 20
額定關合短路電流（峰值）  31.5 40 50
額定頻率  50Hz
操作電壓  AC220V(80%~110%)
3  工頻耐壓（1min）  對地  42KV
相間  42KV
斷口  48KV
二次對地  2KV
4  沖擊耐壓（峰值）  對地  75KV
相間  75KV
斷口  84KV
5  凈重  185Kg
6  SF6氣體額定表壓  0表壓 濃度為93%以上
7  操作手柄手動力的測定  100~400N
8  主回路電阻  ≤500μΩ
9  （一）合閘操作  184~220V  1 合閘時間 120~180ms(220V) 400ms以下（184V） 2 吸合電流（峰值）17A以下 3 彈跳時間不大于6ms
最低合閘電壓  120~160V
（二）分閘操作  184~220V  1 分閘時間 1.5s以下 2 不同期時間30ms以下
10  隔離斷口與真空弧室合分操作時間差  10±2 ms
11  氣密試驗（檢漏）  0．2 Mpa表壓無漏氣
12  真空滅弧室觸頭開距  7~9 mm
13  真空滅弧室觸頭超距  3~3.5 mm
14  隔離斷口開距  25~30 mm
15  隔離斷口超距  6~13 mm

注：1 當產品使用場所的海拔高于1000m，絕緣耐壓應進行相應的修正。 2 當內置PT時，不要做極間絕緣.
 表2分界控制器的主要技術參數 （詳細說明請參考控制器說明書）

序號  項 　　目  規 定 值  備 注
1  輸入工作電壓  AC220V
2  輸入工作電壓頻率  50Hz
3  輸入工作電壓允許波動范圍  ±10%
4  整機功耗  ＜10W
5  輸出電壓（合閘/分閘操作）  220VAC/60VDC
6  輸出控制接點容量  60A
8  采樣相電流輸入值  0 ~10A  10A以上允許飽和
9  采樣零序電流輸入值  0 ~50A  10A以上允許飽和，50A正常跳閘
10  電量輸入值允許采樣誤差  ±4%  飽和區不作要求
11  分閘閉鎖一次電流整定范圍  120-600A
12  相間故障確認時間值  0.3S
13  零序保護一次電流整定范圍  0.2~6.0A  步長0.2A（0＝退出）
14  零序保護動作延時時間值  0.2 ~1200S  步長0.2S
15  低電壓動作值  10~160V
16  簡單遙控器距離  不小于30米
17  抗高頻干擾  IV級  GB/T15153.1
18  靜電放電  　　V級  GB/T15153.1
19  浪涌干擾  IV級  GB/T15153.1
20  快速瞬變  4000V  參考GB/T15153.1


結構尺寸

產品結構及特點
1.卓越的開斷性能：在引進東芝技術，趕超日本技術，進行擴容設計，將關合短路電流擴容到20kA;采用真空滅弧，SF6氣體絕緣，開關內有與真空滅弧室相串聯的隔離斷口，滅弧性能和耐壓性能優越。二者間由機構保證動作順序（真空滅弧室先斷開后關合、隔離刀先合后斷開)。 適于開斷負荷電流，開關內除了真空斷口之外，還串有一個SF6隔離斷口，耐電壓性能特別優越。
2.高安全性：滅弧和絕緣介質均為無油介質，在箱體頂部安裝有防爆裝置，即使發生意外內部故障，也不會有  高溫氣體或飛濺物泄漏出來。
3.免維護：開關的主回路和操動機構軍密封在SF6氣體為介質的箱體內；開關的主回路采用電纜頭引出或采用我  司具有專利的拐角套管。
4.由于采用零表壓SF6氣體絕緣，使開關體積精巧緊湊，同時又盡可能避免了漏氣隱患。具有手動/自動操作，
使開關操作靈活。配電磁操作機構，電保持。有電關合，失電分閘，結構簡單可靠。
5.安裝方式靈活：可采用柱上吊裝或坐裝安裝方式。
6.具有自動化配電接口:可配裝各種變比的電流互感器，用于測量和保護以及計量，及配備遠動輔助接點。
7.高可靠性:集日本東芝三十多年真空設備技術和實踐結晶，用我公司完善的質量管理體系為保證，使生產的產 具有高度的可靠性，SF6氣體充氣壓力為零表壓，不易產生泄露，可靠的密封技術，使開關內的氣體可保證20年正常工作。實現了無油化、無火災、無爆炸危險，運行十分安全。
8.無需檢查、保養：帶電部分及操作機構在密封容器之內，不受外部環境影響。電弧被封閉在密封的真空滅弧室內，開關內部無污染源，因此本開關運行期間無需保養和檢修。

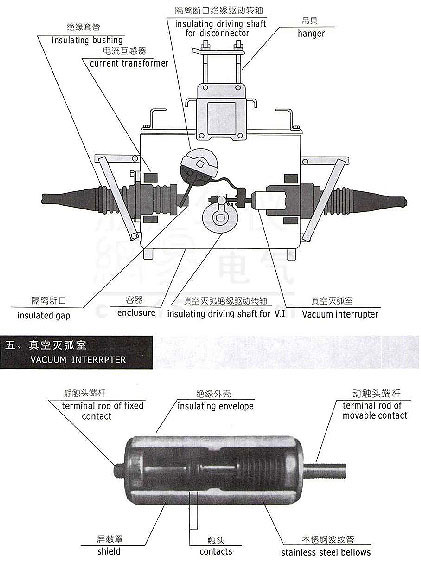

內部結構和真空滅孤室
龔余電氣高壓真空斷路器

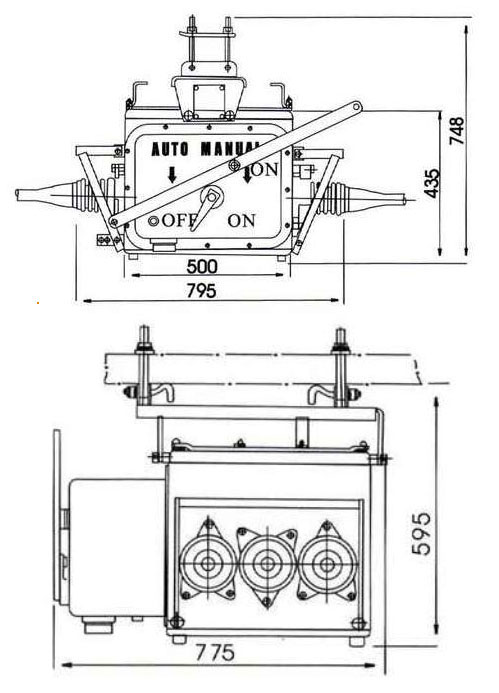

六、外形尺寸
龔余電氣高壓真空斷路器

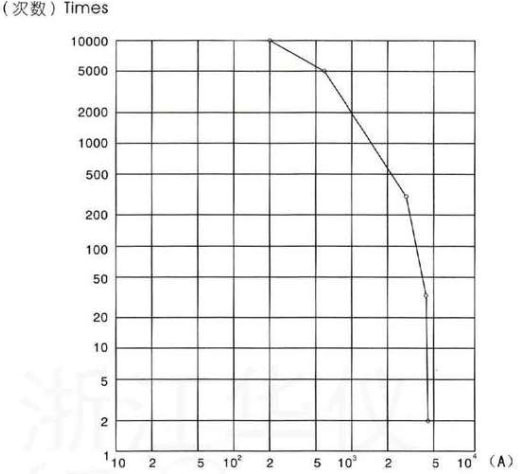

七、開斷性能
龔余電氣高壓真空斷路器

產品實拍

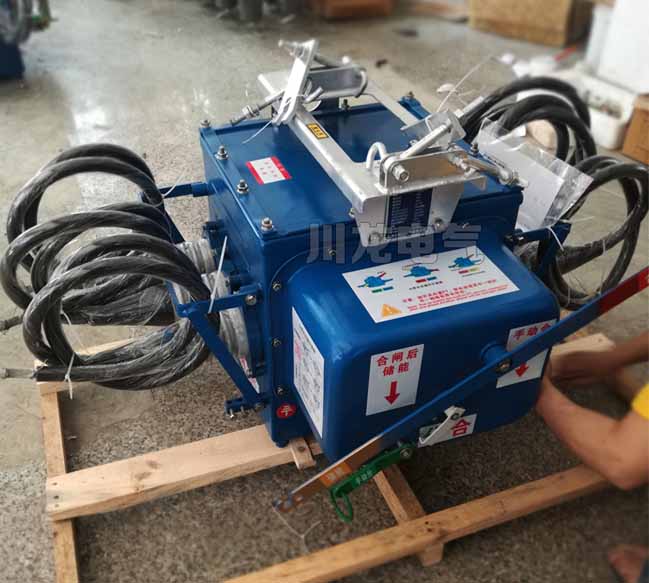

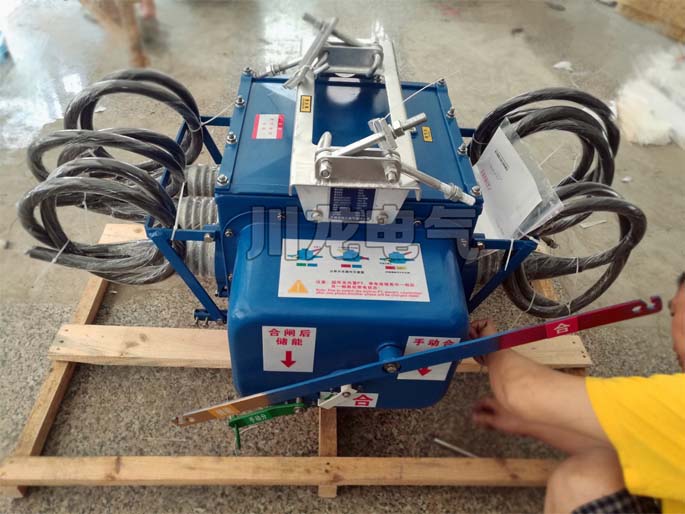

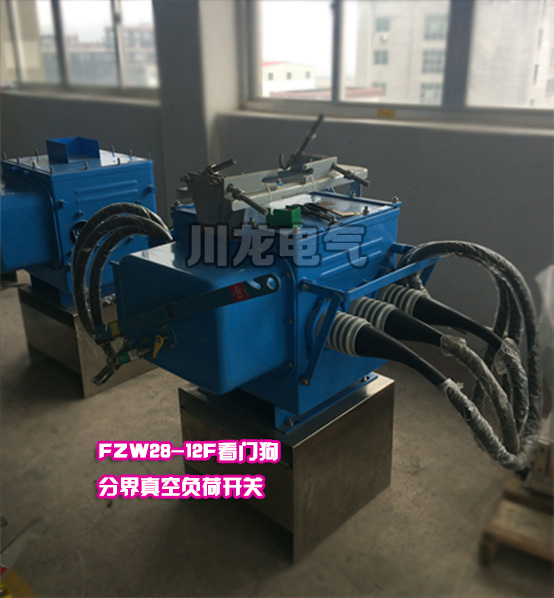

fzw28真空負荷開關裝配FZW28-12F看門狗真空分界負荷開關FZW28看門狗負荷開關FZW28看門狗負荷開關桿上安裝
