VS1-12系列固封式真空斷路器是上海龔余電氣自主開發的新型斷路器，采用集成固封極柱結構，也可以采用絕緣筒式結構。VS1-12系列真空斷路器是三相交流50-60HZ，額定電壓為12KV的戶內開關裝置，作為電網設備、工礦企業動力設備的保護和控制單元。一部分采用APG工藝，保護真空滅弧室和其它主回路零件免受碰撞、灰塵和凝露的影響，適用于要求額定工作電流的頻繁操作，或多次開斷短路電流的場所，也用于使用環境條件較惡劣的場所。

標準
    VS1-12固封式真空斷路器符合GB1984-2003、JB3885-1996、DL/T403-2000、IEC62271-100；2001等相關標準。
特點
    不需要滅弧和絕緣介質、采用真空開斷技術，更環保、更安全。
    滅弧室及導電元件整體澆注成固封極柱。
    按國家最新標準M2級進行30000次機械壽命型式試驗。
    主導電回路絕緣固定可靠。
    滅弧室得到充分保護、避免了污穢、潮氣、凝露、以及機械沖擊的影響。
    可靠的模塊式彈簧操動機構，方便安裝及維護。
    新型高真空度、超低阻值型真空滅弧室，分?jǐn)嗄芰?qiáng)，絕緣恢復速度快，接觸電阻低。
    結構緊湊、整體尺寸小。
    齊備的防誤操作聯鎖，確保人員和設備安全。
    操作方便、維護工作量極少。

操動機構
    VS1-12型固封式真空斷路器的操動機構是北開電氣研發的新一代彈簧操作機構，具有結構簡單、設計合理、可靠成熟、壽命長、免維護等突出特點。
    VS1-12型固封式真空斷路器采用的彈簧操作機構，是以彈簧作為儲能元件，機構零件采用特殊的材質和工藝，保證機構有極高的可靠性。
    VS1-12型固封式真空斷路器操動機構的儲能合閘、分閘單元各集成為一小模塊，簡單可靠，安裝維護方便。

安裝方式
    VS1-12型固封式真空斷路器在開關柜內的安裝形式既可以是固定式，也可以是抽出式，具有良好的互換性。
    該系列手車式斷路器主要配650mm、800mm、1000mm寬的GZS1-12(KYN28-12)型中置式開關柜，固定式斷路器配XGN-12、GG1A-12及箱式變電站等。

功能原理

技術參數

主要技術參數

結構尺寸

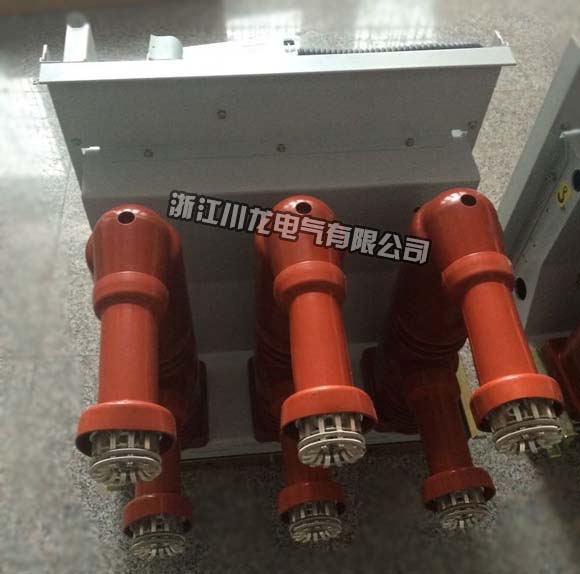

產品實拍
