ZW32-12F 型戶外交流高壓真空分界斷路器（俗稱看門狗，以下簡稱分界斷路器）是我公司自主研發的一 款新型產品，分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于 一體的多功能智能化裝置產品，主要配置由真空分界斷路器本體、FDR型控制器、外置電壓互感器 （注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV 城市、農村配電網架空環網線路中作分段隔離開關 聯絡開關、可實行環網線路負荷調配的 自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門狗），饋線架空配電 網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊 功能。能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地 故障和相間短路故障。
    本安裝使用說明書規定了分界斷路器的引用標準、使用環境條件、型號和額定參數、結 構特點、工作原理、訂貨須知、以及操作、安裝、使用、維護的方法等內容。
控制器概述
1.1產品特點
智能分界斷路器控制器主要是與分界斷路器配合，安裝于架空配電線路的責任分界點處，對分支線實施保護，自動切除線路單相接地故障和相間短路故障，確保非故障用戶的用電安全。
智能分界斷路器控制器為圓桶形結構，具有良好的防風、防潮、防塵、抗震、抗凝露功能；超寬工作溫度，在-40～80℃的環境下可靠工作；采用16位高速單片機作為主控芯片，12位AD精確采樣，計算速度快，保護功能齊全；所有定值均通過全中文液晶進行無級整定，直觀明了；控制器與開關本體通過控制電纜和航空接插件連接，安裝方便；完善的無線通訊功，用戶可遠程查詢開關狀態，控制開關的分合。該產品廣泛適用于城鄉10kV~35KV架空配電線路的控制和保護，是配套智能開關斷路器的理想裝置。

功能原理

技術參數

主要技術參數
6.1  斷路器主要技術參數
6.1.1主要技術參數(表-1)
（1 ）額定電壓                  12 kV
（2） 1min工頻干 試             42/48(斷口) kV
               濕 試             34 kV
（3）雷電沖擊耐壓(峰值)          75/85(斷口) kV
（4）額定電流                    630/1250 （A）
（5）額定短路開斷電流            20（ kA）
（6）額定操作順序(彈簧操作機構)  分-0.3s-合分-6s-合分-6s-合分-6s-合分
（7）額定短路開斷電流次數        30次
（8）額定短路關合電流(峰值)      50kA
（9）額定峰值耐受電流            50kA
（10）額定短時耐受電流           20 kA
（11）機械壽命                   10000次
（12）額定操作電壓及輔助回路額定電壓   AC220 V
 6.1.2 分界斷路器裝配調整后達到的數據
（1）觸頭開距             9±1 mm
（2）觸頭超額行程         2±0.5 mm
（3）平均分閘速度         1.2±0.3 m/s
（4）平均合閘速度         0.6±0.2 m/s
（5）觸頭合閘彈跳時間     ≤2 ms
（6）三相分閘同期性        ≤2 ms
（7）重 量                外置PT：165 kg

控制器技術參數

結構尺寸

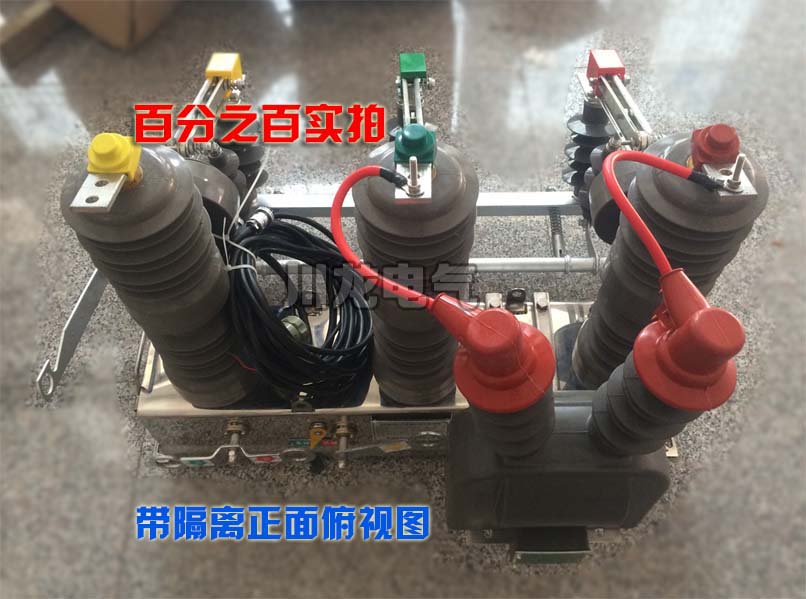

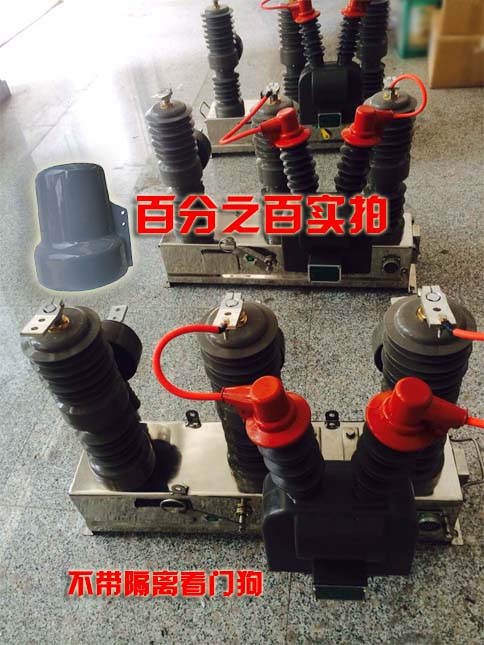

產品實拍
